Gehäusebau eines kleinen Steuerpultes

Bei diesem kleinen Projekt zeigen wir wie man mit Platinenmaterial sehr schöne Gehäuse bauen kann. Auch dies ist wieder eines unserer Gemeinschaftsprojekte, wie man erkennen kann. Da Ernst über eine sehr gute Portalfräse verfügt und er auf diesem Gebiet absoluter Spezialist ist, übernimmt er in fast allen Fällen die Herstellung der Frästeile. Die Vorgaben erstelle ich in Form von Konstruktionzeichnungen im DXF-Format. Diese Zeichnungen kann Ernst nach entsprechender Aufbereitung auf seiner Portalfräse verarbeiten.
In diesem Beispiel werden in diesem kleinen Bedienpult später ein Encoder mit großem Knopf und zwei weitere Encoder mit kleinen Knöpfen eingebaut. Zusätzlich werden 8 Drucktaster und eine grafikfähiges Display eingebaut. Auf einer weiteren Seite ist der Aufbau des Prototypen zu erkennen, der für die Entwicklung der Software notwendig war.

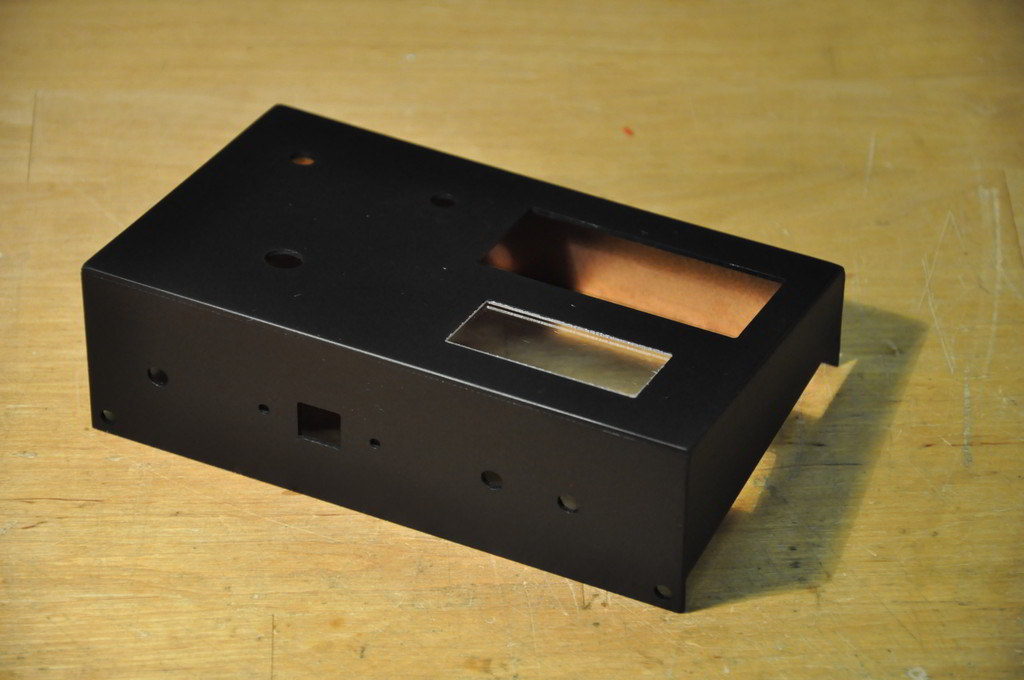

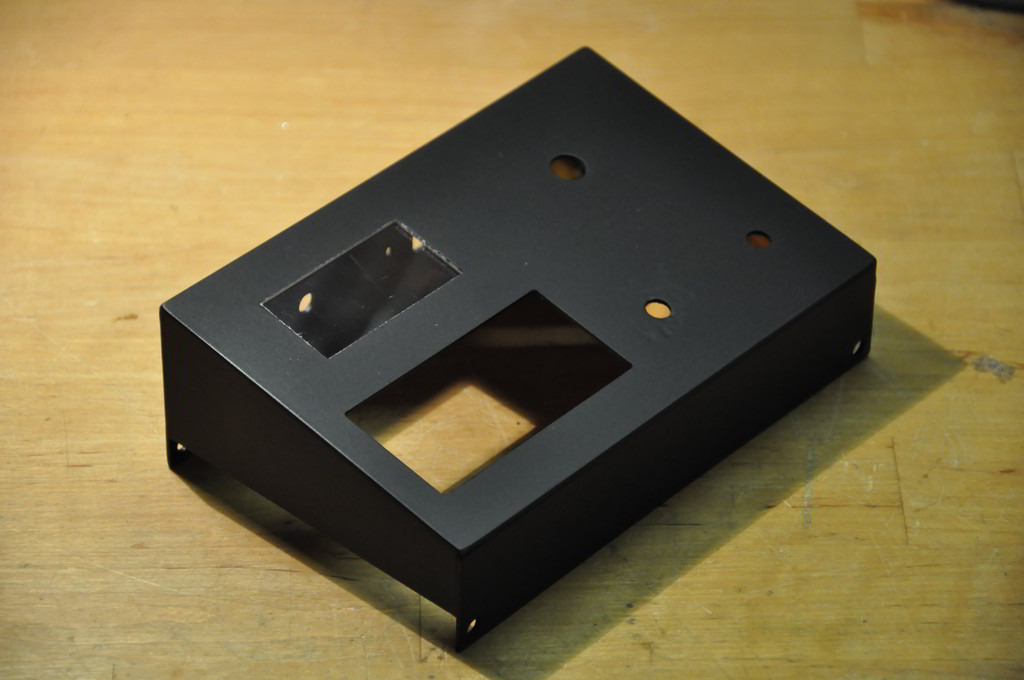

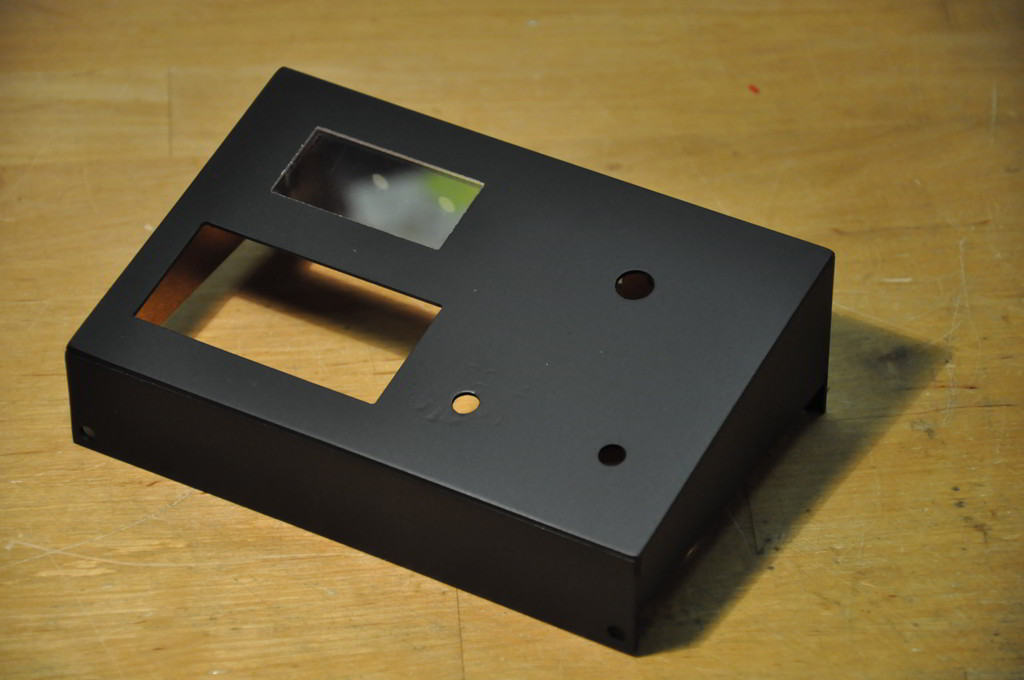

Auf dem linken Bild sind die fertigen Einzelteile zu erkennen, auf den folgenden Bildern sehen wir das fast fertige Steuerpult mit eingesetzter Displayscheibe und mattschwarzer Lackierung.
