Gehäusebau für HPSDR-Transceiver

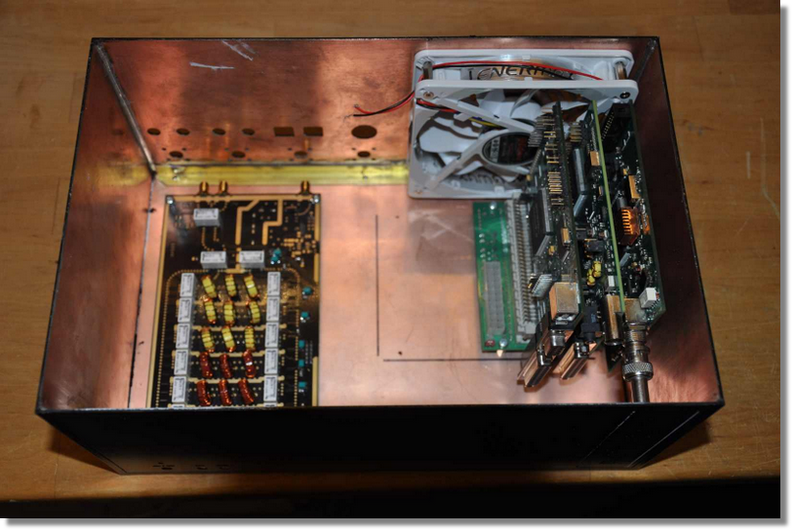

Hier sehen wir den Aufbau des Gehäuses in unterschiedlichen Ausbaustufen. Das Gehäuse besteht aus doppelseitig kupferkaschiertem FR4, jeweils 4 Alu-Profilen und zwei beschrifteten Front-/Rückseiten.

Alle Seitem sind zusätzlich mit Massestreifen verbunden um vernünftige HF-Verhältnisse zu schaffen. Durch diese Verbindungen in Kombination mit den 4 Alu-Profilen erhält das gesammte Gehäuse eine sehr hohe Stabilität.

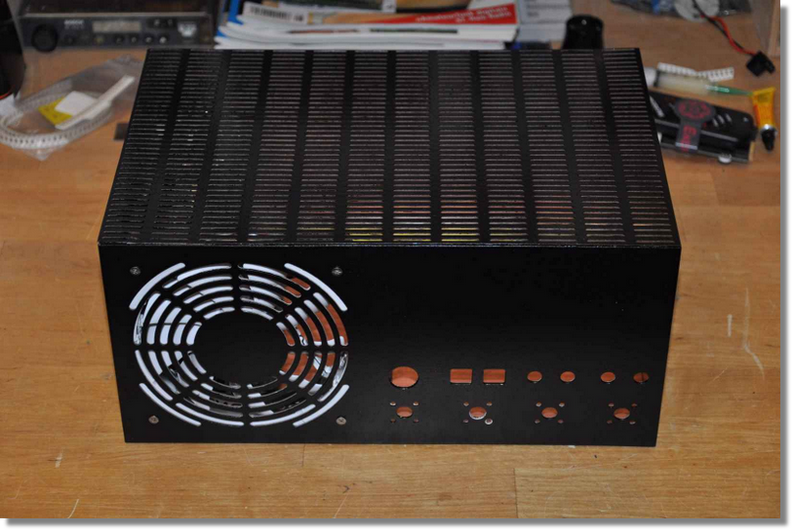

Auf der Rückseite sind folgende Anschlußbuchsen herausgeführt: RX / TX für KW, RX / TX für Transverter, PTT IN/Out, Audio In/Out, AUX IN/Out, USB, LAN, 230VAC.
